​概述

5DM856系列是立三公司最新研制的，基于新一代32位DSP技术的髙性能五相数字式步进驱动器，适配外径20~86mm的各种型号五相混合式步进电机。



本系列驱动以类似伺服的控制原理，采用独特的电路设计，使电流控制平滑精准，电机在低细分下也能运行平稳，低噪音低振动。外置32档等角度恒力矩细分，最高细分125000脉冲/转，光耦隔离差分信号输入，抗干扰能力强，具有过压、欠压、过流保护等功能,可极大提高设备性能。

广泛应用于点胶、激光雕刻、自动化装配、数控机床等对稳定性、噪音及振动等性能有高要求的领域。



特性

➤数字化升频升压结合恒流控制技术。

➤运行平稳、低噪音、低振动。

➤输入信号3.3-28V兼容，无需外接电阻。

➤输出信号光电隔离，恒流输入，抗干扰能力强(输出口最高耐压28vdc,最大饱和电流10mA)。

➤过压保护、过流保护、欠压保护及缺相保护功能。

➤支持单脉冲，双脉冲，自运行，及IO控制模式。

➤250细分：基本步进角为0.72°，250细分可实现步进角0.00288°。

➤支持报警输出及到位输出。

➤内置自动降流，自诊断等多种辅助功能。



      5DM856C基本参数

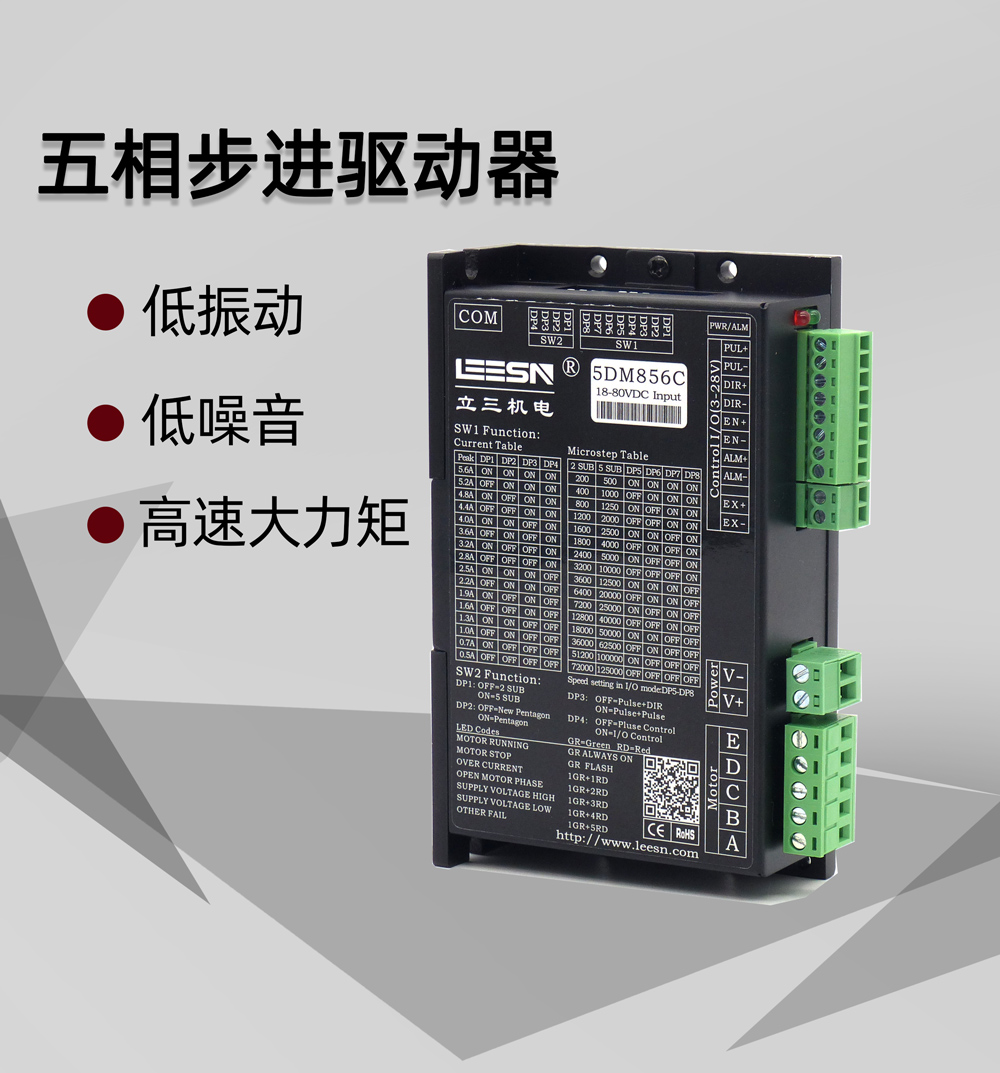

   产品示意图
